Anzugsbolzen ~ISO 7388-3 | Form AD | M16 | mit Durchgangsbohrung | inkl. O-Ring

13,33 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 402.20.16.24
  • 4250001159030
  • 0.1
Verwendung: Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT) In... mehr
Produktinformationen "Anzugsbolzen ~ISO 7388-3 | Form AD | M16 | mit Durchgangsbohrung | inkl. O-Ring"

Verwendung:

  • Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
  • In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
  • In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)

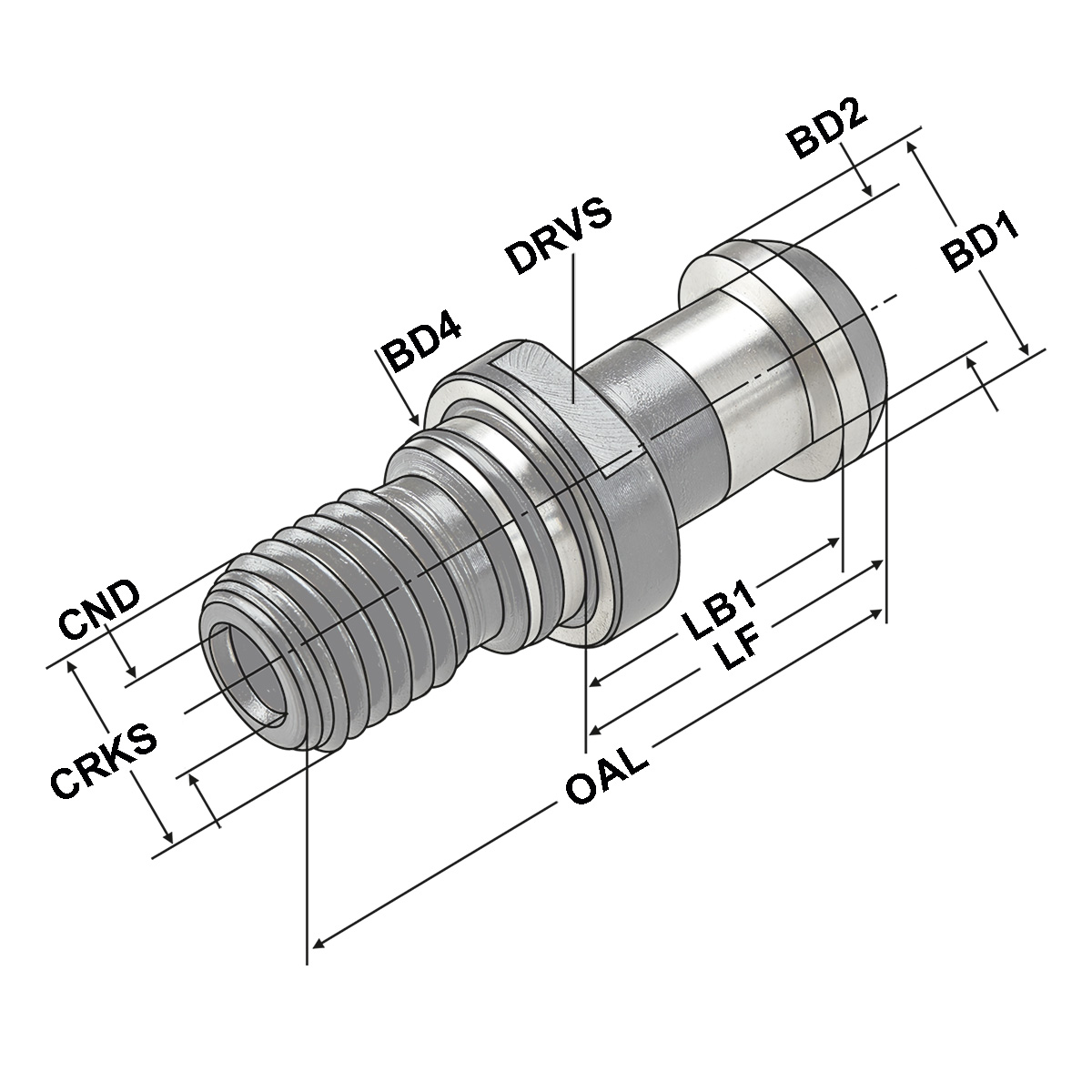

Norm: ISO 7388-3
TQX: 50 Nm
BD1: 19
BD2: 14
BD4: 17
BHTA: 15°
CRKS: M16
DRVS: 19
Kegelgröße: 40
OAL: 54
Schaftform: AD
CND: 4
LB1: 23
LF: 29
Typ: Okuma
